ENERGY ZP-Überspannungsleiter
TECGET ZP Ableiter ZP-7,5-TT/TNS m. SV Typ1/2, 40mm Schienensystem 3+1
KBN QGCZPSV75TNS
Die ENERGY ZP-Ableiter für das 40mm-Schienensystem sind in vielen unterschiedlichen Ausführungen erhältlich.
-
Montageart Einbau Schutzpegel (kV) 1.5 Schutzart IP IP20 Potentialfreier Meldekontakt nein Netzform TN-C-S Netzform TN-C-S Netzform TN-C nein Nennspannung AC (V) 230 Mit Fernmeldekontakt mit Fernmeldekontakt Max. Ableitstoßstrom (8/20) (kA) 60 Höchste Dauerspannung AC (V) 255 Blitzstoßstrom (10/350 µs) (kA) 30 -
-
Ableiter ENERGY - 1399267
-

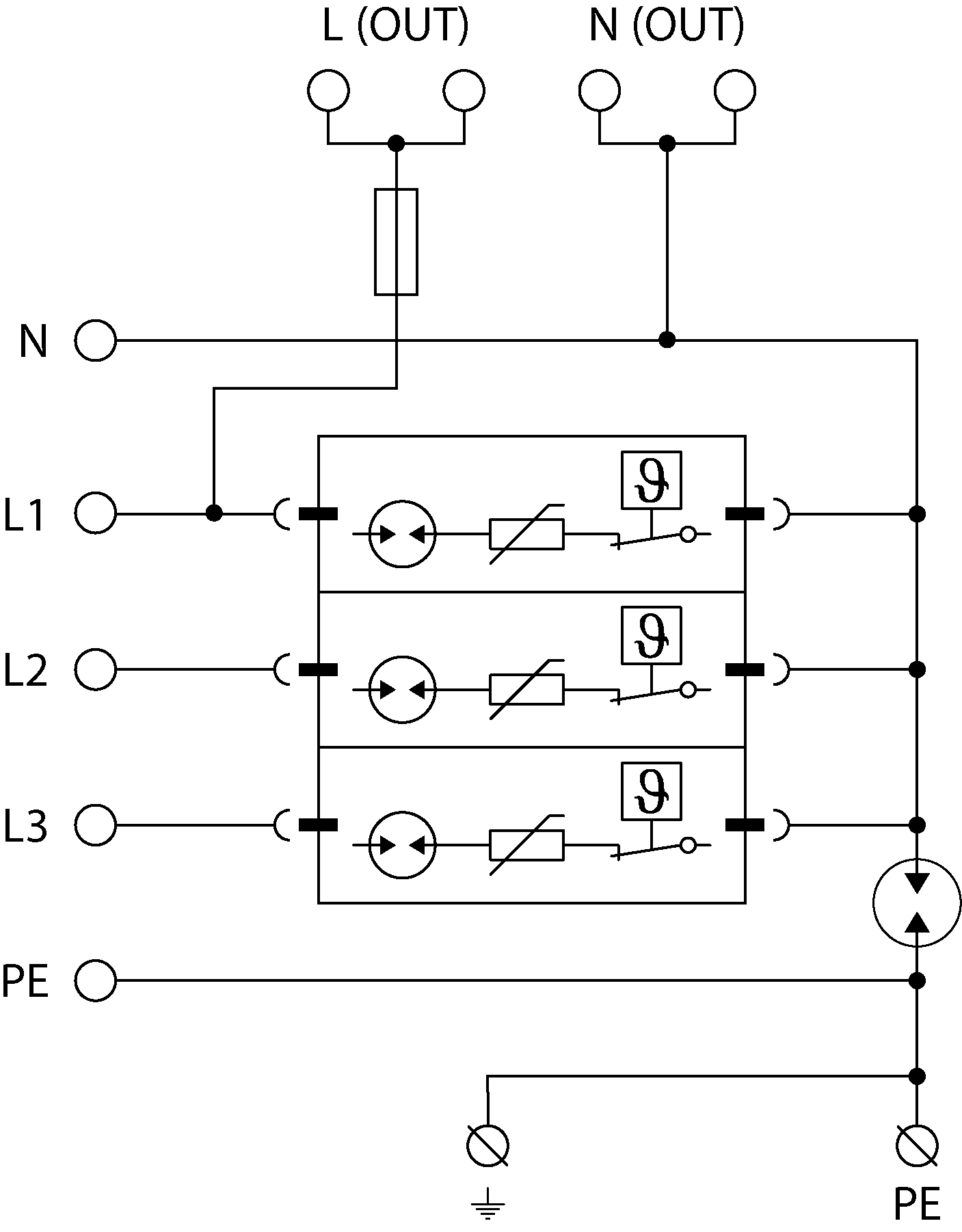

Schaltbild
Ableiter ENERGY - 1399268 -
Datenblatt
Ableiter ENERGY - 1442209 -
Leistungserklärung
Ableiter ENERGY - 1478203
-
-
-
Montageart | Einbau |
Schutzpegel (kV) | 1.5 |
Schutzart IP | IP20 |
Potentialfreier Meldekontakt | nein |
Netzform TN-C-S | Netzform TN-C-S |
Netzform TN-C | nein |
Nennspannung AC (V) | 230 |
Mit Fernmeldekontakt | mit Fernmeldekontakt |
Max. Ableitstoßstrom (8/20) (kA) | 60 |
Höchste Dauerspannung AC (V) | 255 |
Blitzstoßstrom (10/350 µs) (kA) | 30 |
-

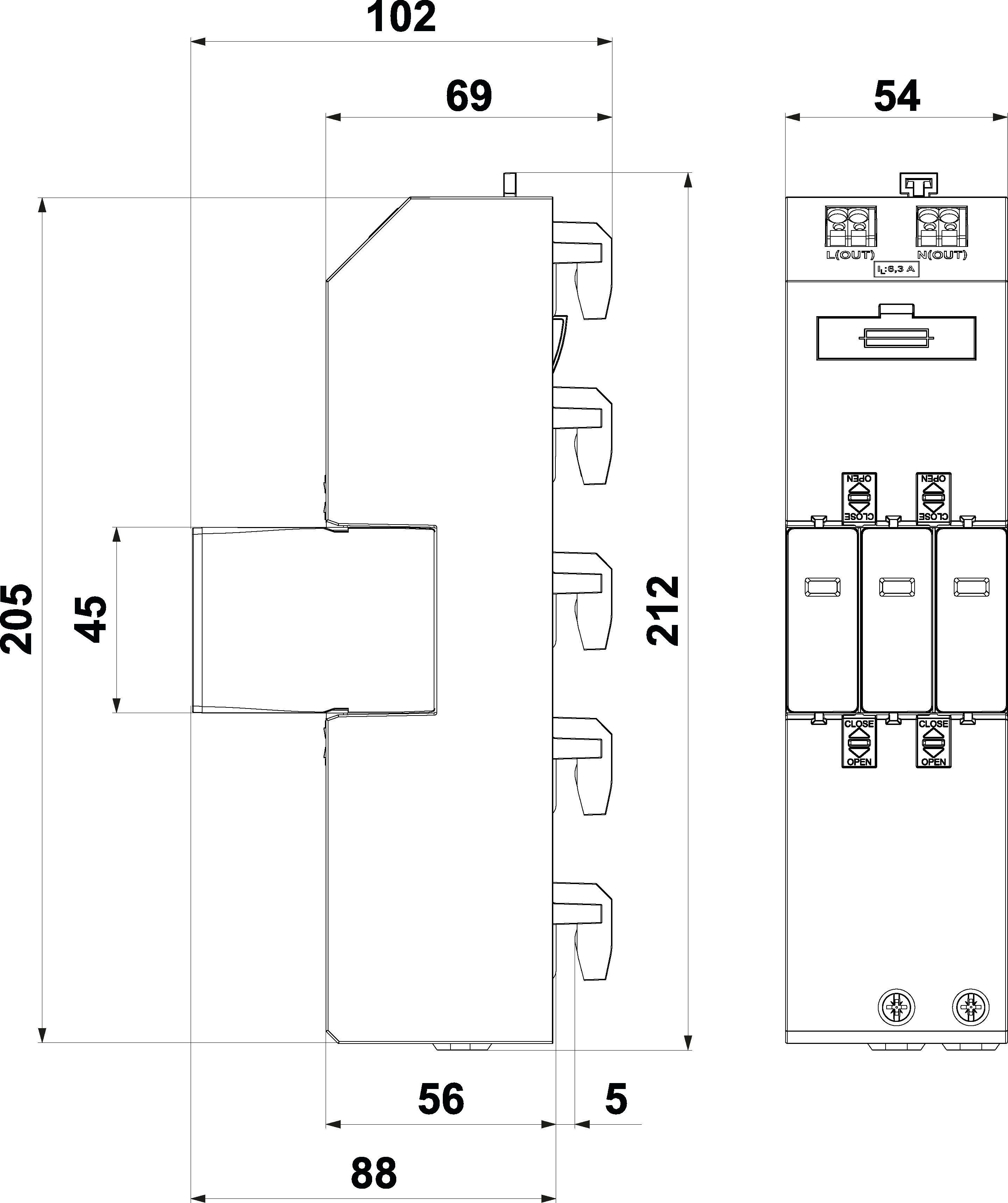

Vermaßte Strichzeichnung
Ableiter ENERGY - 1399267 -
Schaltbild
Ableiter ENERGY - 1399268 -
Datenblatt
Ableiter ENERGY - 1442209 -
Leistungserklärung
Ableiter ENERGY - 1478203
