Datenblatt
LED-Dimmschalter INSTALL - 1505357

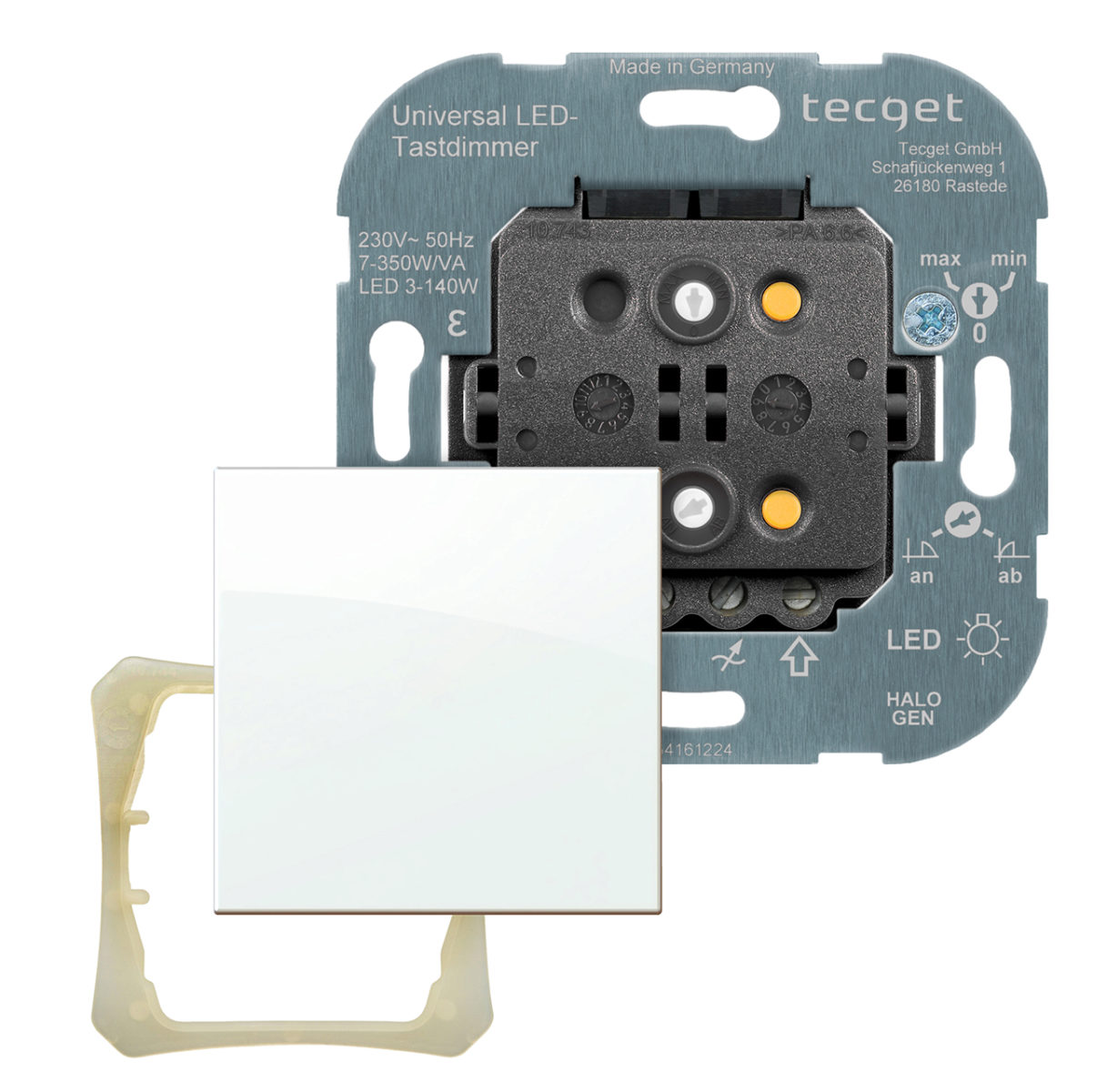

INSTALL Universal-LED-Tastdimmer
TECGET Universal LED Tastdimmer 3-140W Phasenan-/abschnitt, inkl. Wippe 55x55mm
KBN QTGLEDTADIM
Der leistungsstarke INSTALL LED-Tastdimmer eignet sich ideal für ein zuverlässiges Dimmen, ganz unabhängig vom Hersteller und Typ der LED. Der Tastdimmer kommt hier inklusive einer Tastwippe in reinweiß glänzend (ähnl. RAL9010), die der Integration in alle Schalterprogramme mit einem Rahmeninnenmaß von 55 × 55 mm dient.
Die Einstellung des Dimmprinzips (Phasenanschnitt oder Phasenabschnitt) ist frei wählbar und manuell umschaltbar. Nebenstellenfähig: Taster als dimmfähige Nebenstellen einbindbar.
Durch die praktische Memoryfunktion wird der zuletzt eingestellte Helligkeitswert gespeichert. Darüber hinaus verfügt der Tastdimmer über eine Zusatzfunktion mit Nachtmodus (Mindesthelligkeit) und Max-Modus. Die Silent Technologie sorgt zudem für eine absolut geräuschlose Arbeitsweise. Als Optimierungsmöglichkeit zum flackerfreien Dimmen lassen sich die mindeste und maximalste Helligkeit einstellen. 2- oder 3-Draht Anschluss möglich.
Mit automatischer Neutralleitererkennung (N-Leiter optional anschließbar) ausgestattet und der elektronische Kurzschluss-, Überlastungs- und Übertemperatur-Schutz besitzt eine automatische Reaktivierung.
-
Gerätebreite (cm) 7.3 Gerätehöhe (cm) 7.3 Gerätetiefe (cm) 5.4 Aderquerschnitt (mm²) 2.5 Anschlussart Schraubklemmen Art der Bedienung Taster Dimmung Phasenabschnitt Dimmung Phasenabschnitt Dimmung Phasenanschnitt Dimmung Phasenanschnitt Lichtwertspeicher Lichtwertspeicher Min. Frequenz (Hz) 50 Max. Frequenz (Hz) 50 Min. Nennspannung (V) 230 Max. Nennspannung (V) 230 Nebenstelleneingang Nebenstelleneingang Montageart Unterputz Lastart universal Ausführung der Oberfläche glänzend Verwendbar mit IR-Taste nein Verwendbar mit Taste verwendbar mit Taste Zusammenstellung Basiselement mit Gehäuse-Oberteil Geeignet für max. Lampenleistung (W) 3 Geeignet für min. Lampenleistung (W) 140 Glanzgrad glänzend Farbe weiß Oberfläche anodisiert / eloxiert Werkstoff Metall Produkttyp/Modellnummer Universal Tastdimmer -
-
-
Montageanleitung
LED-Dimmschalter INSTALL - 1539114
-
-
| Gerätebreite (cm) | 7.3 |
| Gerätehöhe (cm) | 7.3 |
| Gerätetiefe (cm) | 5.4 |
| Aderquerschnitt (mm²) | 2.5 |
| Anschlussart | Schraubklemmen |
| Art der Bedienung | Taster |
| Dimmung Phasenabschnitt | Dimmung Phasenabschnitt |
| Dimmung Phasenanschnitt | Dimmung Phasenanschnitt |
| Lichtwertspeicher | Lichtwertspeicher |
| Min. Frequenz (Hz) | 50 |
| Max. Frequenz (Hz) | 50 |
| Min. Nennspannung (V) | 230 |
| Max. Nennspannung (V) | 230 |
| Nebenstelleneingang | Nebenstelleneingang |
| Montageart | Unterputz |
| Lastart | universal |
| Ausführung der Oberfläche | glänzend |
| Verwendbar mit IR-Taste | nein |
| Verwendbar mit Taste | verwendbar mit Taste |
| Zusammenstellung | Basiselement mit Gehäuse-Oberteil |
| Geeignet für max. Lampenleistung (W) | 3 |
| Geeignet für min. Lampenleistung (W) | 140 |
| Glanzgrad | glänzend |
| Farbe | weiß |
| Oberfläche | anodisiert / eloxiert |
| Werkstoff | Metall |
| Produkttyp/Modellnummer | Universal Tastdimmer |
-
Datenblatt
LED-Dimmschalter INSTALL - 1505357 -
Montageanleitung
LED-Dimmschalter INSTALL - 1539114
