SMART KNX-Spannungsversorgung
TECGET KNX Spannungsversorgung BASIC 640mA, 4TE
KBN QTGKNXSVB

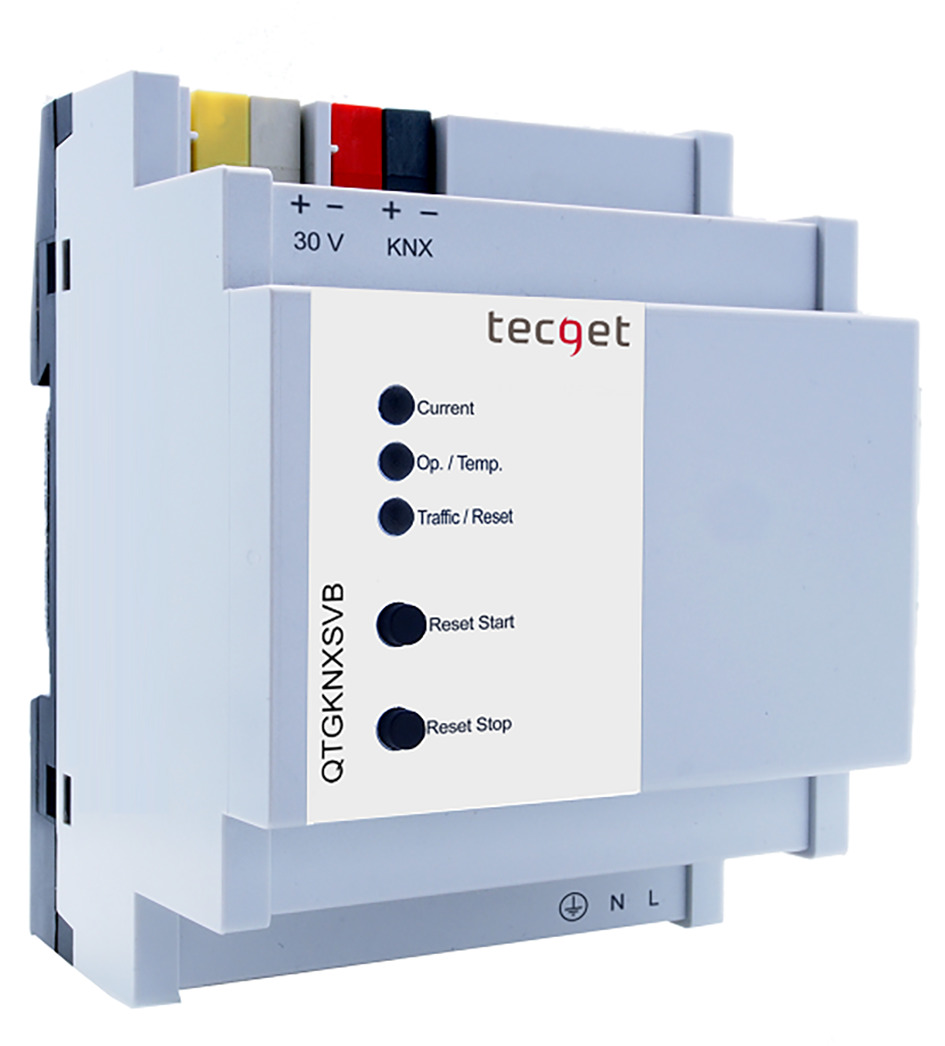

Die SMART KNX Spannungsversorgung ist für die Busspannungsversorgung mit hohem Wirkungsgrad und gleichzeitig geringem Platzbedarf von nur 4 TE/ 6 TE geeignet und in drei Ausführungen erhältlich: BASIC, PRO und IP PRO. Das Gerät bietet zusätzlich einen Ausgang für Hilfsspannung. Drei mehrfarbige LEDs auf der Vorderseite zeigen den Zustand des Gerätes an. Diese signalisieren Überlast mit Vorwarnung, Übertemperatur sowie Telegrammverkehr und den Reset-Status. Die beiden Taster ermöglichen den Reset der KNX-Linie.
-
Anzahl der Phasen (Stück) (ST) 2 Min. Leiteranschlussquerschnitt, flexibel (Eingang) (mm²) 1.5 Max. Eingangsspannung AC (V) 230 Max. Leiteranschlussquerschnitt, flexibel (Ausgang) (mm²) 2.5 Max. Leiteranschlussquerschnitt, flexibel (Eingang) (mm²) 2.5 Max. Leiteranschlussquerschnitt, starr (Ausgang) (mm²) 2.5 Max. Leiteranschlussquerschnitt, starr (Eingang) (mm²) 2.5 Min. Leiteranschlussquerschnitt, flexibel (Ausgang) (mm²) 1.5 Min. Leiteranschlussquerschnitt, starr (Ausgang) (mm²) 1.5 Max. Ausgangsspannung 2 (V) 30 Min. Leiteranschlussquerschnitt, starr (Eingang) (mm²) 1.5 Nennausgangsspannung 1 (V) 30 Nennausgangsstrom 1 (A) 0.64 Produkttyp/Modellnummer Basic Schutzart IP IP20 Spannungsart der Versorgungsspannung AC Stabilisiert nein Max. Bemessungsversorgungsspannung bei AC 50 Hz (V) 230 Max. Ausgangsspannung 1 (V) 30 Ausführung des elektrischen Anschlusses Steckanschluss Ausgangsspannung einstellbar nein Ausgangsspannung geregelt nein Bemerkung TECGET Spannungsversorgung BASIC 640 mA / Ausführung BASIC / Busspannungsversorgung mit hohem Wirkungsgrad und gleichzeitig geringem Platzbedarf von nur 4 TE Breite (cm) 7.2 Leistungsaufnahme (VA) 48 Breite in Teilungseinheiten 4 Einbaubreite (cm) 7.2 Geeignet für Reiheneinbau geeignet für Reiheneinbau Gewicht (kg) 0.26 -
-
Spannungsversorgung SMART - 1406093
-
Technische Info
Spannungsversorgung SMART - 1499139 -
Montageanleitung
Spannungsversorgung SMART - 1504626
-
-
-
Anzahl der Phasen (Stück) (ST) | 2 |
Min. Leiteranschlussquerschnitt, flexibel (Eingang) (mm²) | 1.5 |
Max. Eingangsspannung AC (V) | 230 |
Max. Leiteranschlussquerschnitt, flexibel (Ausgang) (mm²) | 2.5 |
Max. Leiteranschlussquerschnitt, flexibel (Eingang) (mm²) | 2.5 |
Max. Leiteranschlussquerschnitt, starr (Ausgang) (mm²) | 2.5 |
Max. Leiteranschlussquerschnitt, starr (Eingang) (mm²) | 2.5 |
Min. Leiteranschlussquerschnitt, flexibel (Ausgang) (mm²) | 1.5 |
Min. Leiteranschlussquerschnitt, starr (Ausgang) (mm²) | 1.5 |
Max. Ausgangsspannung 2 (V) | 30 |
Min. Leiteranschlussquerschnitt, starr (Eingang) (mm²) | 1.5 |
Nennausgangsspannung 1 (V) | 30 |
Nennausgangsstrom 1 (A) | 0.64 |
Produkttyp/Modellnummer | Basic |
Schutzart IP | IP20 |
Spannungsart der Versorgungsspannung | AC |
Stabilisiert | nein |
Max. Bemessungsversorgungsspannung bei AC 50 Hz (V) | 230 |
Max. Ausgangsspannung 1 (V) | 30 |
Ausführung des elektrischen Anschlusses | Steckanschluss |
Ausgangsspannung einstellbar | nein |
Ausgangsspannung geregelt | nein |
Bemerkung | TECGET Spannungsversorgung BASIC 640 mA / Ausführung BASIC / Busspannungsversorgung mit hohem Wirkungsgrad und gleichzeitig geringem Platzbedarf von nur 4 TE |
Breite (cm) | 7.2 |
Leistungsaufnahme (VA) | 48 |
Breite in Teilungseinheiten | 4 |
Einbaubreite (cm) | 7.2 |
Geeignet für Reiheneinbau | geeignet für Reiheneinbau |
Gewicht (kg) | 0.26 |
-
Datenblatt
Spannungsversorgung SMART - 1406093 -
Technische Info
Spannungsversorgung SMART - 1499139 -
Montageanleitung
Spannungsversorgung SMART - 1504626
