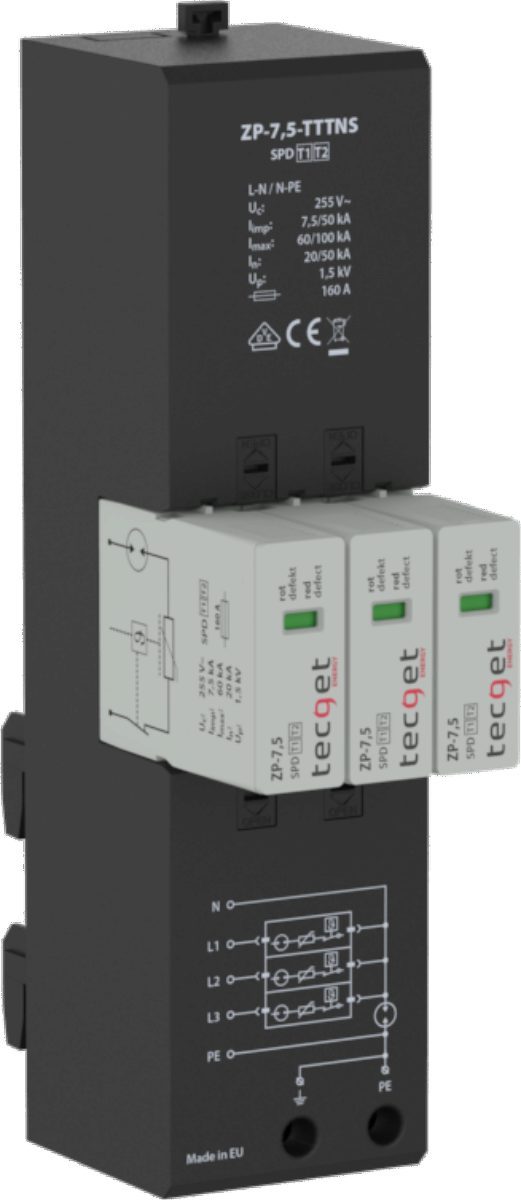

ENERGY ZP-Überspannungsableiter
TECGET ZP Ableiter ZP-7,5-TT/TNS o. FM Typ1/2, 40mm Schienensystem 3+1
KBN QGCZP75TNS
Die ENERGY ZP-Ableiter für das 40mm-Schienensystem sind in vielen unterschiedlichen Ausführungen erhältlich.
-
Mit Fernmeldekontakt ohne Schutzpegel (kV) 1.5 Schutzart IP IP20 Potentialfreier Meldekontakt nein Netzform TN-C-S Netzform TN-C-S Netzform TN-C nein Nennspannung AC (V) 230 Montageart Einbau Max. Ableitstoßstrom (8/20) (kA) 60 Höchste Dauerspannung AC (V) 255 Blitzstoßstrom (10/350 µs) (kA) 30 Bemerkung Tecget ZP Ableiter ZP-7,5-TT / TNS ohne FM / Typ1/2 / für Schienensystem 40mm / 3+1 / Maximaler Entladungsstrom 8/20 µs L-N / N-PE 60 / 100kA -
-
Ableiter ENERGY - 1399259
-

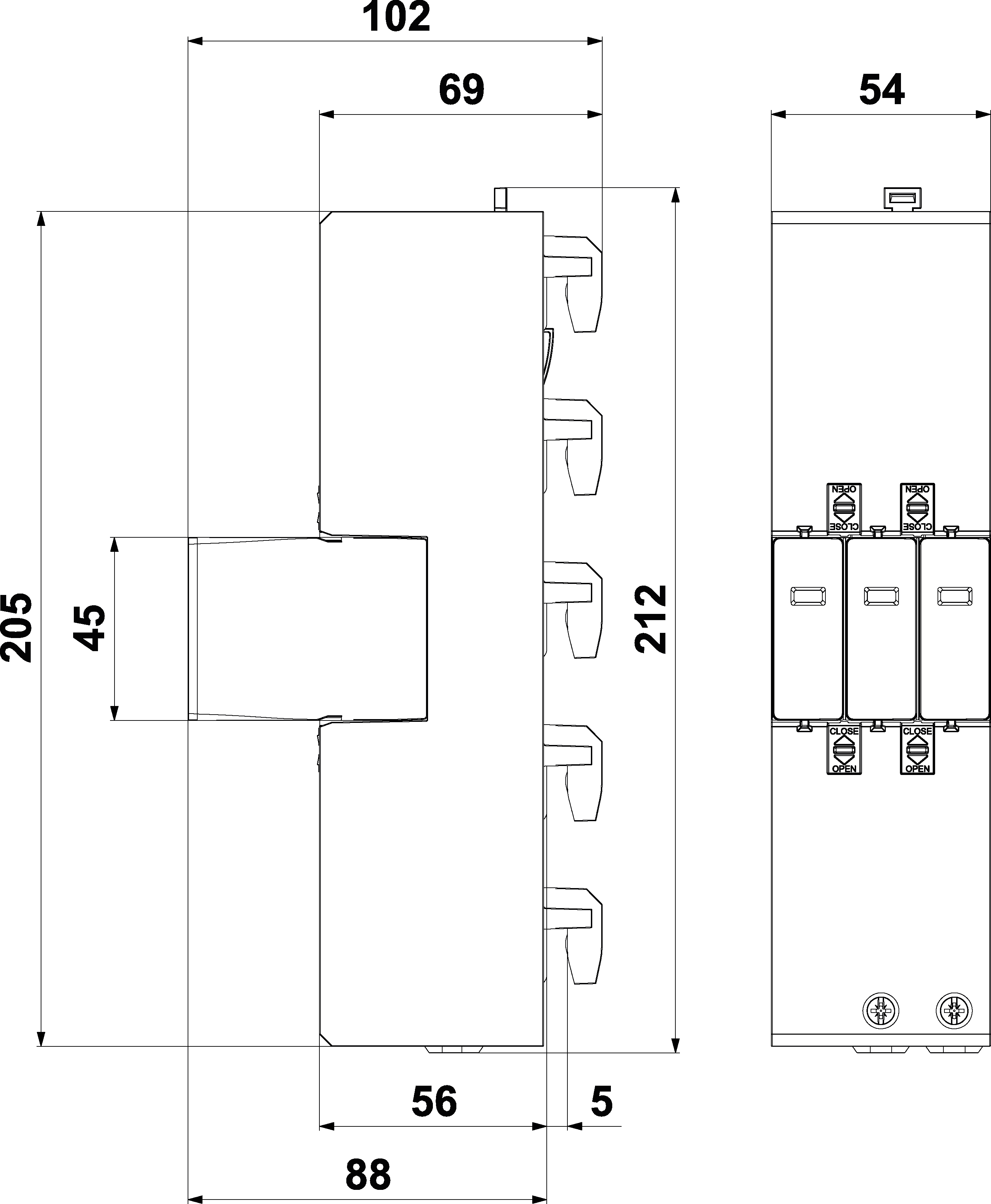

Vermaßte Strichzeichnung
Ableiter ENERGY - 1399260 -
Datenblatt
Ableiter ENERGY - 1436214 -
Leistungserklärung
Ableiter ENERGY - 1478201
-
-
-
Mit Fernmeldekontakt | ohne |
Schutzpegel (kV) | 1.5 |
Schutzart IP | IP20 |
Potentialfreier Meldekontakt | nein |
Netzform TN-C-S | Netzform TN-C-S |
Netzform TN-C | nein |
Nennspannung AC (V) | 230 |
Montageart | Einbau |
Max. Ableitstoßstrom (8/20) (kA) | 60 |
Höchste Dauerspannung AC (V) | 255 |
Blitzstoßstrom (10/350 µs) (kA) | 30 |
Bemerkung | Tecget ZP Ableiter ZP-7,5-TT / TNS ohne FM / Typ1/2 / für Schienensystem 40mm / 3+1 / Maximaler Entladungsstrom 8/20 µs L-N / N-PE 60 / 100kA |
-

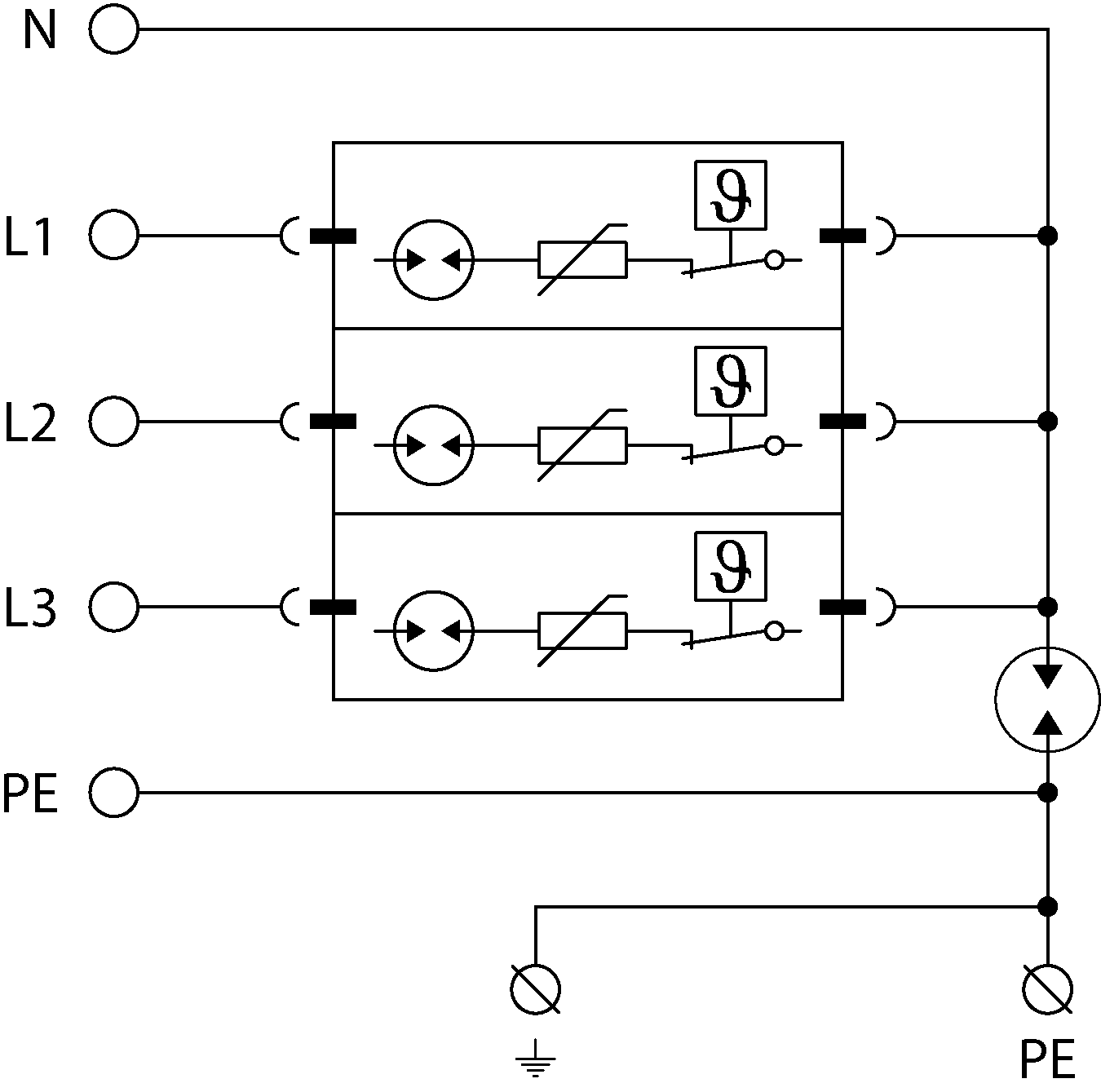

Schaltbild
Ableiter ENERGY - 1399259 -
Vermaßte Strichzeichnung
Ableiter ENERGY - 1399260 -
Datenblatt
Ableiter ENERGY - 1436214 -
Leistungserklärung
Ableiter ENERGY - 1478201
